Drei-Phasen-Vier-Draht-Rack-Rack-Mount-Aktive-Harmonic-Filter
Als führender Hersteller bietet Geya den dreiphasigen Vier-Draht-Rack-Mount-Aktive-Harmonic-Filter an, der für überlegene Stromqualität und Energieeffizienz ausgelegt ist. Unsere Fabrik in China bietet erschwingliche, leistungsstarke Lösungen, die von Nutzern weltweit vertraut sind. Entdecken Sie, warum unsere Produkte so beliebt sind - contact uns heute für weitere Details!
Der dreiphasige Vier-Draht-Rack-Rack Mount Active Harmonic Filter (AHF) bietet Umfassende harmonische Minderung für Vier-Draht-Stromversorgungssysteme. Verwendung a DSP+CPLD Digital Control Core, dieses Rack montierte AHF neutralisiert effektiv Harmonische Ströme bis zur 50. Ordnung, während gleichzeitig dreiphasige Ungleichgewichte. Das modulare Design ermöglicht skalierbare Lösungen und vereinfacht Wartung. Erhältlich in verschiedenen Strom -Bewertungen (25a bis 150a) und Spannung Levels (220 V bis 690 V) bietet der AHF eine flexible Systemintegration. Gezwungen Die Luftkühlung gewährleistet auch unter anspruchsvollen Bedingungen einen zuverlässigen Betrieb. Das Drei-Phasen-Vier-Draht-Rack Rack Mount Active Harmonic Filter garantiert Stromversorgung Qualität und Systemstabilität.
Modellbeschreibung:
| Gy | Ahf | 0.4 | 50a | / | 4l | R |
| Enterprise -Code | Aktiver harmonischer Filter | Spannungsniveau 0,22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Nennkapazität （Kvar） 25/50/75/100/150A | 4L: Drei-Phasen-Vier-Draht | R: Rack Mount |
Merkmale:
● Verwenden Sie DSP+CPLD Alle digitalen Steuerkern, dreistufige Topologie-Technologie,
Fortgeschrittene harmonische Erkennungsalgorithmus und PWM -Kontrollstrategie zur Erreichung
Genaue Kompensation des harmonischen Stroms.
● Übernehmen modulares Design, das die parallele Verbindung von mehreren erleichtert
Module, nimmt wenig Platz ein und ist leicht zu warten.
● Das strukturelle Design unabhängiger Luftkanäle und unabhängiger Lagerhäuser
stellt den stabilen Betrieb der Ausrüstung sicher.
● Es kann Harmonische in einer Vielzahl von Harmonischen von 2 bis 50 filtern
Harmonische und lösen Sie gleichzeitig das Problem der Dreiphasen-Unwucht.
● Die harmonische Filterrate ist hoch. Wenn die Kapazität zulässt, die Harmonische
Die aktuelle Filterrate kann bis zu 95%betragen. Setzen Sie 100% Strombegrenzung
Ausgabe, um einen langfristigen stabilen Betrieb der Geräte zu gewährleisten.
Anwendungen:
Drei-Phasen-Vier-Draht-Rack-Rack-Mount-Aktive-harmonische Filter sind entscheidend für Aufrechterhaltung sauberer Leistung in verschiedenen Anwendungen:
● Rechenzentren: Schutz sensibler Geräte und ununterbrochene Gewährleistung
Betrieb durch Beseitigung harmonischer Verzerrungen.
● Krankenhäuser: Bereitstellung zuverlässiger Strom für kritische medizinische Geräte,
Verbesserung der Sicherheit und der Zuverlässigkeit der Patienten.
● Industrieumgebungen: Verbesserung der Effizienz und der Lebensdauer von
Drei-Phasen-Maschinerie durch Reduzierung harmonischer Störungen.
● Gewerbliche Gebäude: Aufrechterhaltung der Stromqualität in Gebäuden mit komplexen Gebäuden
Elektrische Systeme, minimieren Ausfallzeiten und Geräteschäden.
Drei-Phasen-Vier-Draht-Rack-Rack Mount Active Harmonic Filter liefern robuste und Anpassungsfähige harmonische Minderungslösungen für die anspruchsvolle Vier-Draht Anwendungen.
Technische Parameter:
| 220V -Serie | 380V -Serie | 500V -Serie | 690V -Serie | ||
| Höhe | <2000m, über 2000 m, desern Sie nach GB/T3859.2 | ||||
| Umgebungstemperatur | -20 ～+50 ℃ | ||||
| Relative Luftfeuchtigkeit | ≤ 90%, keine Kondensation auf der Oberfläche beim Monats Die Mindesttemperatur beträgt 25 ℃ | ||||
| Verschmutzungsniveau | Level III unten | ||||
| Betriebsspannung | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| Arbeitsfrequenz | 50 Hz ± 5% | ||||
| Kompensationsstrom | 25a | 25/50/75/100/150a | 100a | 100a | |
| Gitterstruktur | L/n | 3p3W/3p4w | 3p3W/3p4w | 3p3W/3p4w | |
| Anzahl der Einheiten parallel verbunden |
Ulimited | ||||
| Gesamtmaschineneffizienz | ≥ 97% | ||||
| Gitterstruktur | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | |
| Kompensationsbereich | 2 ～ 50times, einzelner Kompensationsrate ist einstellbar | ||||
| Funktionsauswahl | Reaktive Kraft | Blindleistung, Blindleistung + Asymmetrie | |||
| Reaktive Kraft Kompensationsrate |
≥ 95% | > 92% | |||
| Neutrale Filterung Fähigkeit |
Die neutrale Leitungsfilterfunktion beträgt das dreifache der Phase Filterfunktion | ||||
| Vollständige Reaktionszeit | ＜ 10 ms | ＜ 40 ms | ＜ 40 ms | ＜ 40 ms | |
| Lärm | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | |
| Kontrollmethode | 2-Wege-RS485-Schnittstelle (unterstützt GPRS/WLAN) | ||||
| Schutz | Überlastung, Software-/Hardware -Überstrom, Gitterüberspannung und Unterspannung, Stromausfall, Übertemperatur, Frequenz Abnormalitätsschutz usw. | Überlastung, Software-/Hardware -Überstrom, Gitterüberspannung und Unterspannung, Ungleichgewicht der Netzspannung, Stromausfall, Übertemperatur, Frequenzanomalie, Kurzschluss Schutz usw. | |||
| Installationsmethode | Rack/Wand montiert | Gestell | |||
| Eingehende Linie | Rückanschluss （Racktyp ）、 oberes Einkommen （Wandmontiert） | Zurück eingehende Linie | |||
| Schutzniveau | IP20 | ||||

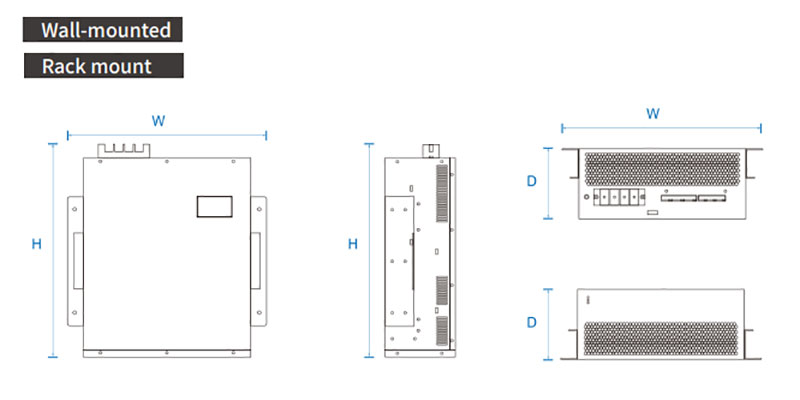

Modell & Spezifikation:
| Modelle | ||||
|---|---|---|---|---|
| Modellnummer | Bewertungsstrom (a) | Systemspannung (v) | Abmessungen (d*w*h) | Kühlmethode |
| GY APF-0.22-25A/2L-R/W. | 25 | 220 | 220*330*160 mm | Zwangsluftkühlung |
| GY APF-0.4-25A/4L-R/W. | 25 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-50A/4L-R/W. | 50 | 380 ± 20% | 460*490*89 mm | |
| GY APF-0.4-75A/4L-R/W. | 75 | 380 ± 20% | 500*510*190 mm | |
| GY APF-0.4-100A/4L-R/W. | 100 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.4-150A/4L-R/W. | 150 | 380 ± 20% | 500*550*240 mm | |
| GY APF-0.5-100A/4L-R/W. | 100 | 500 ± 20% | 495*675*275 mm | |
| GY APF-0.69-100A/4L-R/W. | 100 | 690 ± 20% | 495*675*275 mm | |
