Rack Mount Advanced Static VAR Generator
Geya Rack Mount Advanced Static VAR Generator ist eine zuverlässige Lösung für die Kompensation der dynamischen Reaktivleistung. DSP+CPLD-Steuerung, <10 ms Reaktion, modulares Design, 220 V-690V, 5KVAR-400KVAR. Verbessert die Stromqualität in verschiedenen Anwendungen.
Geya produziert Rack Mount Advanced statische VAR -Generatoren (ASVGs). Diese ASVGs bieten eine dynamische Kompensation von Reaktiven. Dies verbessert die Stromqualität. Sie verwenden DSP- und CPLD -Technologie. Dies gewährleistet eine genaue Kontrolle und schnelle Reaktion. Die Reaktionszeit ist unter 10 ms. Dies verhindert Überkompensation und Unterkompensationsprobleme. Das modulare Design ermöglicht eine parallele Verbindung. Das Verbinden mehrerer Einheiten erhöht die Kapazität. Geya bietet verschiedene Modelle an. Die Modelle decken unterschiedliche Spannungen und Kapazitäten ab. Spannungen umfassen 220 V, 380 V, 500 V und 690 V. Die Kapazitäten reichen von 5 kvar bis 400 kVar. Zu den wichtigsten Merkmalen gehören die Montage der Rack, erzwungene Luftkühlung und verschiedene Schutzmerkmale.
Modellbeschreibung:
| Gy | ASVG | 0.4 | 50k | / | 4l | R |
| Enterprise -Code | Statischer VAR -Generator | Spannungsniveau 0,22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Nennkapazität (KVAR) 5/15/35/50/75/100KVAR | 2L: Einzelphasen 3L: Drei-Phasen-Drei-Draht 4L: Drei-Phasen-Vier-Draht |
R: Rack Mount |
Merkmale:
● Verwenden Sie die DSP+CPLD Alle digitalen Steuerkern, Topologie-Technologie dreistufig, fortschrittlicher Reaktiven-Leistungs-Erkennungsalgorithmus und PWM-Steuerungsstrategie, um eine dynamische und genaue Kompensation der Reaktivleistung zu erreichen.
● Verwenden Sie modulares Design, das die parallele Verbindung mehrerer Module erleichtert, einen kleinen Raum einnimmt und leicht zu warten ist.
● Das strukturelle Design unabhängiger Luftkanäle und unabhängiger Lagerhäuser gewährleistet den stabilen Betrieb der Geräte.
● Führen Sie die dynamische Kompensation in voller Reichweite für die induktive Reaktive und die kapazitive Blindleistung durch und lösen Sie gleichzeitig das dreiphasige Unbalance-Problem.
● Die dynamische Reaktionsgeschwindigkeit für die Last liegt auf Millisekundenebene, was eine dynamische und genaue Kompensation für die reaktive Leistung von Aufprallbelastungen erzielen kann.
Anwendungen:
Rack Mount Advanced statische VAR -Generatoren haben verschiedene Anwendungen. Sie passen zu verschiedenen Branchen. Dazu gehören:
● Wohnkraftverteilung
● Wasseraufbereitung
● Erneuerbare Energien (Photovoltaik)
● Chemische Verarbeitung
● Öl und Gas
● Metallurgie
● Bergbau
● Automobilherstellung
Diese ASVGs verbessern die Stromqualität. Sie kompensieren reaktive Leistungsschwankungen. Dies verbessert die Systemstabilität und Effizienz.
Technische Parameter:
| 220V -Serie | 380V -Serie | 500V -Serie | 690V -Serie | |||
| Höhe | <2000m, über 2000 m, desern Sie nach GB/T3859.2 | |||||
| Umgebungstemperatur | -20 ～+50 ℃ | |||||
| Relative Luftfeuchtigkeit | ≤ 90%, keine Kondensation auf der Oberfläche, wenn die monatliche Mindesttemperatur 25 ℃ beträgt | |||||
| Verschmutzungsniveau | Level III unten | |||||
| Betriebsspannung | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Arbeitsfrequenz | 50 Hz ± 5% | |||||
| Bewertungskompetenz | 5kvar | 15/35/50/75/100kvar | 90kvar | 120kvar | ||
| Gitterstruktur | L/n | 3p3W/3p4w | ||||
| Anzahl der parallel angeschlossenen Einheiten | Ulimited | |||||
| Gesamtmaschineneffizienz | ≥ 97% | |||||
| Ein-Aus-Frequenz | 32 kHz | 16kHz | 12,8 kHz | 12,8 kHz | ||
| Funktionsauswahl | Reaktive Kraft | Reaktive Person 、 reaktive Po -Wer+Ungleichgewicht | ||||
| Reaktive Leistungskompensationsrate | ≥ 99% | > 95% | ||||
| Vollständige Reaktionszeit | <10 ms | |||||
| Lärm | ≤ 60 dB | ≤ 60 dB | ≤ 65 dB | ≤ 65 dB | ||
| Kontrollmethode | 2-Wege-RS485-Schnittstelle (unterstützt GPRS/WLAN) | |||||
| Schutz | Überlastung, Software-/Hardware -Überstrom, Überspannung und Unterspannung, Stromausfall, Overperature, Frequenzabnormalitätsschutz usw. | Überlastung, Software-/Hardware -Überstrom, Gitterüberspannung und Unterspannung, Ungleichgewicht der Netzspannung, Stromausfall, Übertemperatur, Frequenzabnormalität, Schusskreisschutz usw. | ||||
| Installationsmethode | Rack/Wand montiert | Gestell | ||||
| Eingehende Linie | Rückanschluss （Racktyp ）、 oberes Einkommen （Wandmontiert） | Zurück eingehende Linie | ||||
| Schutzniveau | IP20 | |||||
Modell & Spezifikation:
| Modelle | ||||
|---|---|---|---|---|

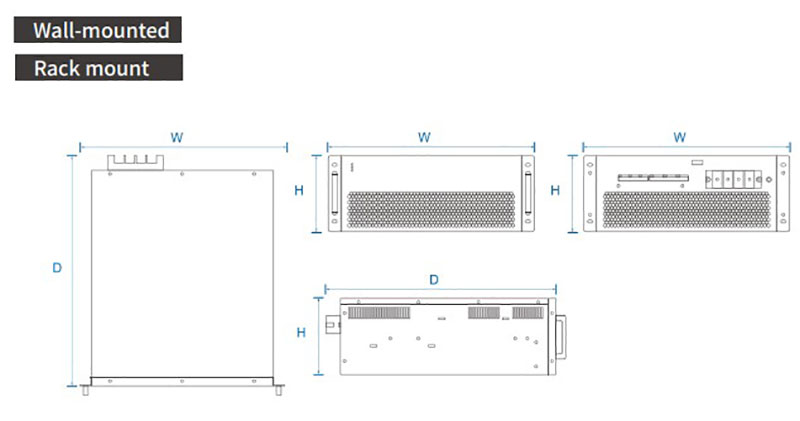

| Modellnummer | Kompensationskapazität (KVAR) | Systemspannung (v) | Abmessungen (d*w*h) | Kühlmethode |
| GY ASVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160 mm | Zwangsluftkühlung |
| GY ASVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*520*89 mm | |
| GY ASVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*540*190 mm | |
| GY ASVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*580*240 mm | |
| GY ASVG-0,5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275 mm | |
| GY ASVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275 mm | |
